HALDRUP CTS-95
TWIN-PLOT PARZELLENMÄHDRESCHER

Twin-Plot Parzellenmähdrescher für maximale Effizienz und vermischungsfreie Doppelparzellenernte in großen Feldversuchen

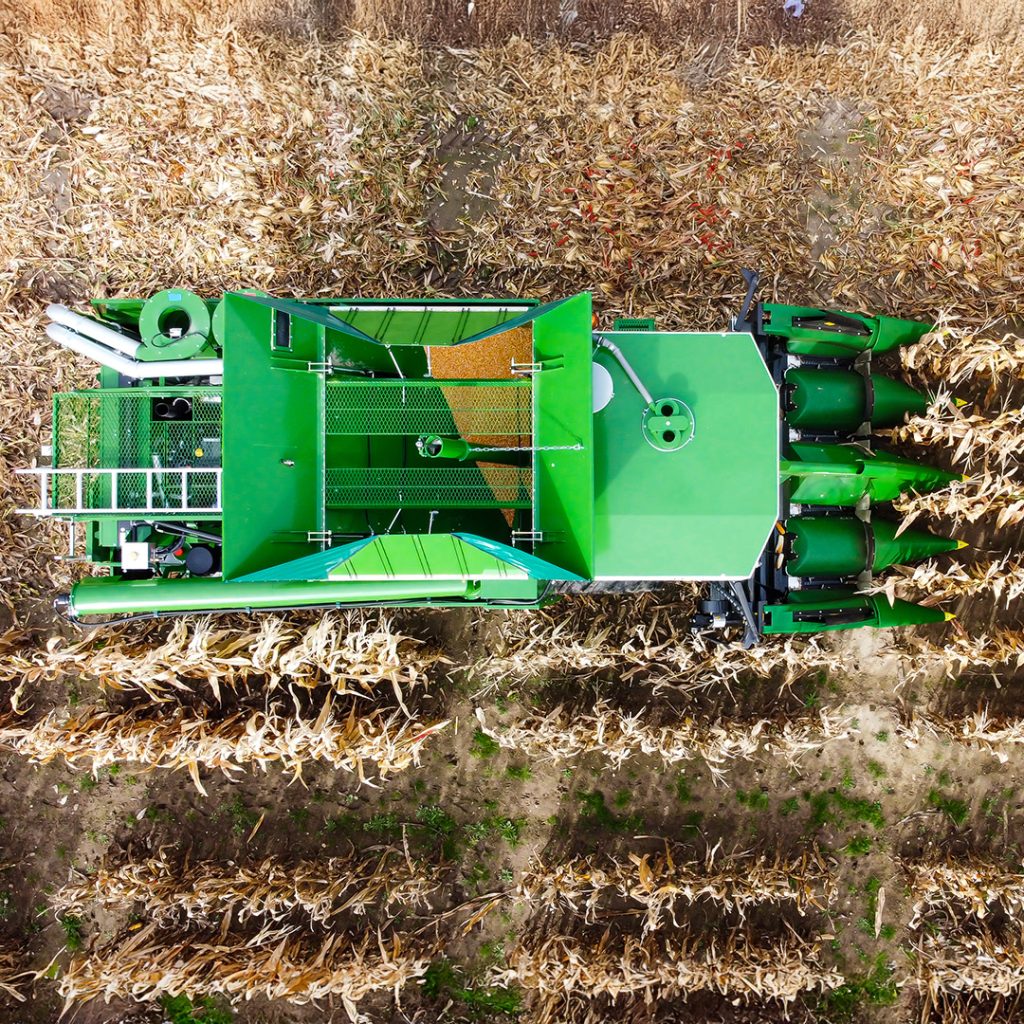

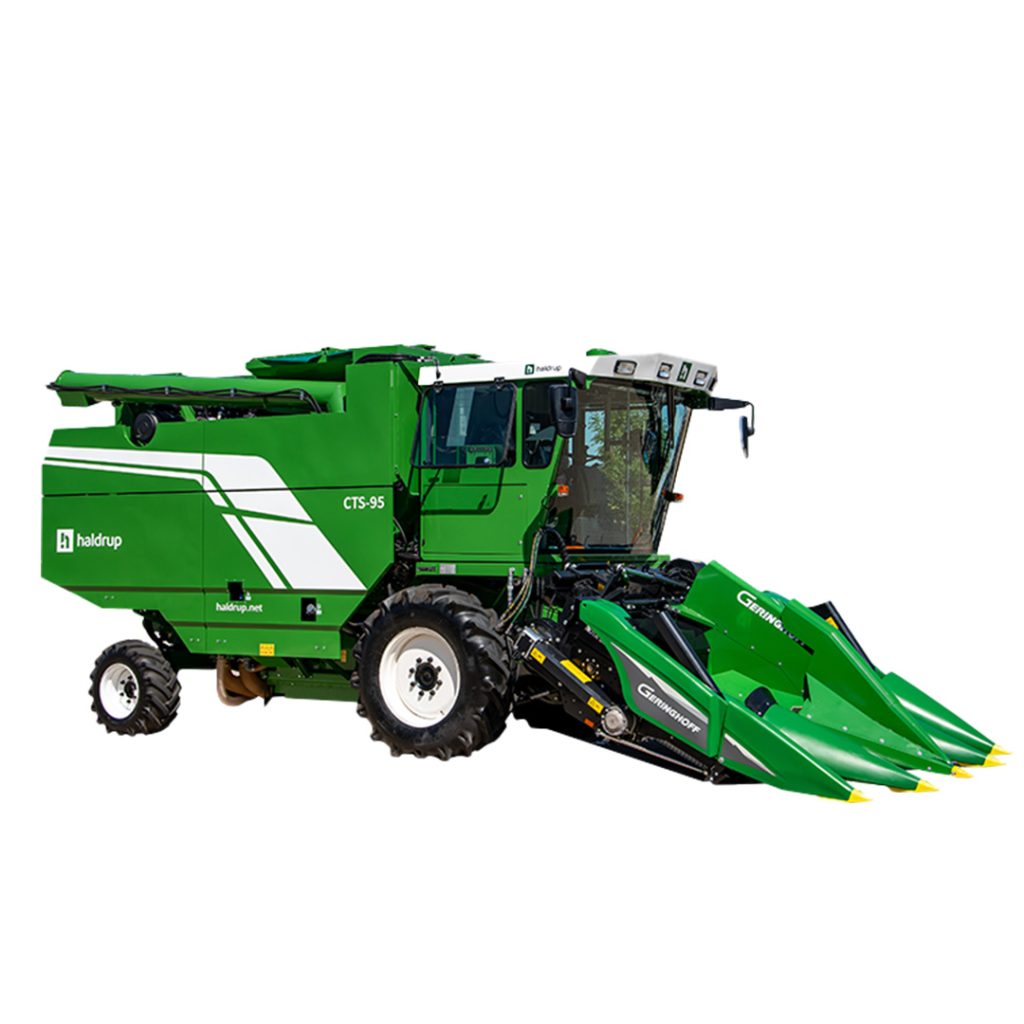

Der HALDRUP CTS-95 Twin-Plot Parzellenmähdrescher wurde für große Feldversuche und umfangreiche Züchtungsprogramme entwickelt, bei denen hohe Parzellenzahlen innerhalb kurzer Erntefenster verarbeitet werden müssen. Die Maschine ermöglicht die gleichzeitige Ernte von zwei Parzellen in einem Arbeitsgang und steigert damit den Versuchsdurchsatz deutlich.
Der CTS-95 arbeitet mit zwei vollständig voneinander getrennten Ernte-, Dresch- und Reinigungssystemen. Jede Seite der Maschine funktioniert konstruktiv wie ein eigenständiger Parzellenmähdrescher. Dadurch können zwei Parzellen parallel verarbeitet werden, ohne dass sich die Materialströme berühren.
Durch diese konsequente konstruktive Trennung wird eine Vermischung zwischen den beiden geernteten Parzellen konstruktionsbedingt ausgeschlossen, wodurch eine hohe Probenreinheit für Pflanzenzüchtung, Ertragsversuche und agronomische Feldversuche gewährleistet wird.

KORNTANKMAISPFLÜCKER PROBENAHME & ABSACKUNG KABINE LUFTFÖRDERSYSTEM MOTOR TRANSPORT DRESCHWERK & REINIGUNGSSYSTEM FAHRANTRIEBSCHRÄGFÖRDERSCHACHT

CTS-95

Vorteile CTS-95

gleichzeitige Ernte von zwei Parzellen in einem Arbeitsgang
zwei vollständig getrennte Dresch- und Reinigungssysteme
vermischungsfreie Doppelparzellenernte durch konstruktiv getrennte Materialströme
hoher Versuchsdurchsatz bei großen Feldversuchen
kurze Zykluszeiten zwischen aufeinanderfolgenden Parzellen
Twin-Shaker-System für effiziente Korn-Stroh-Trennung
Transportbreite von 2,55 m für flexible Logistik zwischen Versuchsstandorten
komfortable Kabine mit Klimaanlage
HALDRUP AMC Assistenzsystem für reproduzierbare Maschineneinstellungen

PRODUKTINFORMATIONEN

Twin-Plot Dresch- und Reinigungssystem

Der HALDRUP CTS-95 ist als Twin-Plot Parzellenmähdrescher ausgelegt und verarbeitet zwei Parzellen parallel. Beide Erntekanäle verfügen über vollständig getrennte Dresch-, Förder- und Reinigungssysteme.

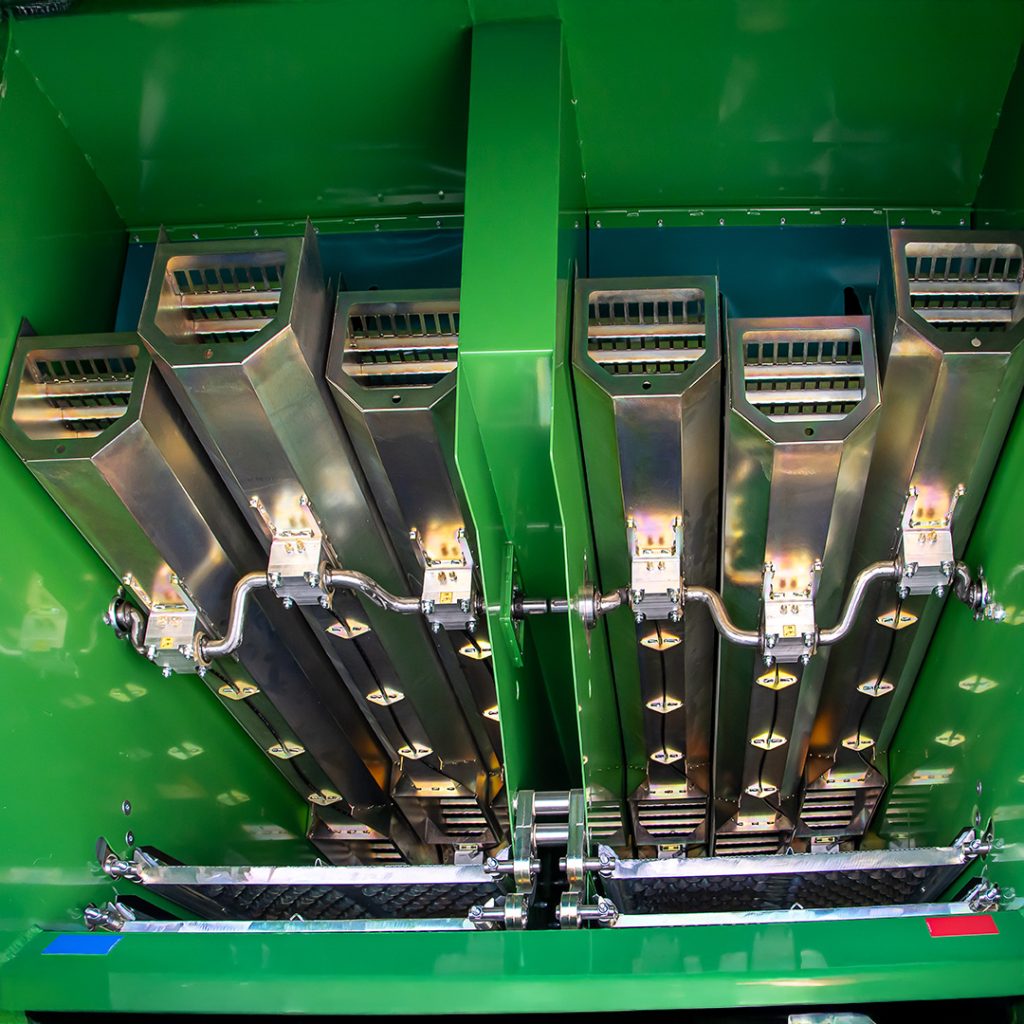

Die Maschine arbeitet mit einem Twin-Shaker-System, bei dem jede Seite über ein eigenes Hordenschüttlersystem verfügt. Dadurch erfolgt die Korn-Stroh-Trennung unabhängig voneinander.
Da beide Materialströme konstruktiv getrennt geführt werden, bleibt das Erntegut der beiden Parzellen vollständig voneinander getrennt. Eine Vermischung zwischen den Parzellen ist dadurch konstruktionsbedingt ausgeschlossen.

Hohe Effizienz bei großen Versuchsprogrammen

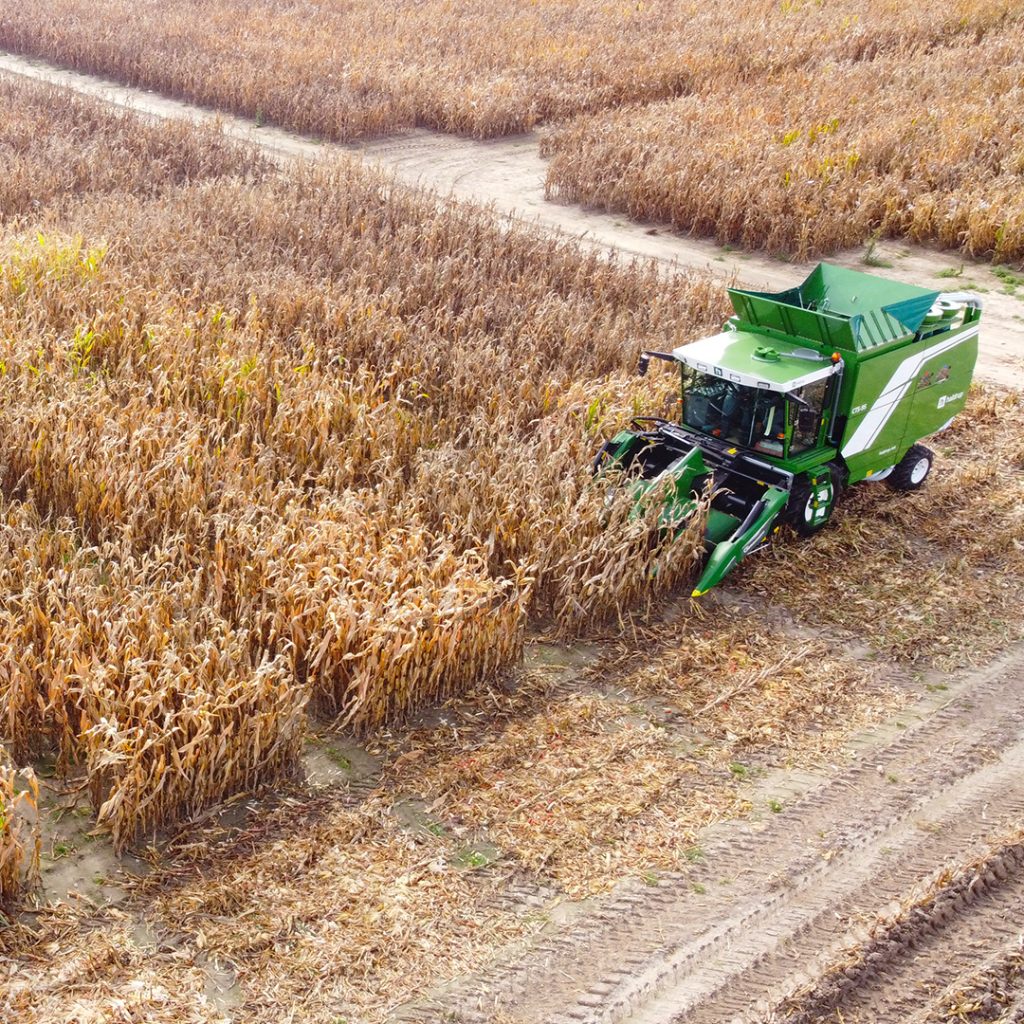

Der HALDRUP CTS-95 wurde speziell für Versuchsanlagen mit sehr hohen Parzellenzahlen konzipiert. Durch die Doppelparzellenernte kann die Versuchsernte deutlich beschleunigt werden.
Die gleichzeitige Verarbeitung von zwei Parzellen reduziert Stillstandszeiten und ermöglicht eine hohe Flächenleistung innerhalb kurzer Erntefenster.
Der Parzellenmähdrescher eignet sich für zahlreiche Kulturen im Feldversuch, darunter:
• Getreide
• Mais
• Soja
• Raps
• weitere Kulturen in Pflanzenzüchtung und agronomischen Feldversuchen

Arbeitsumgebung und Bedienkomfort

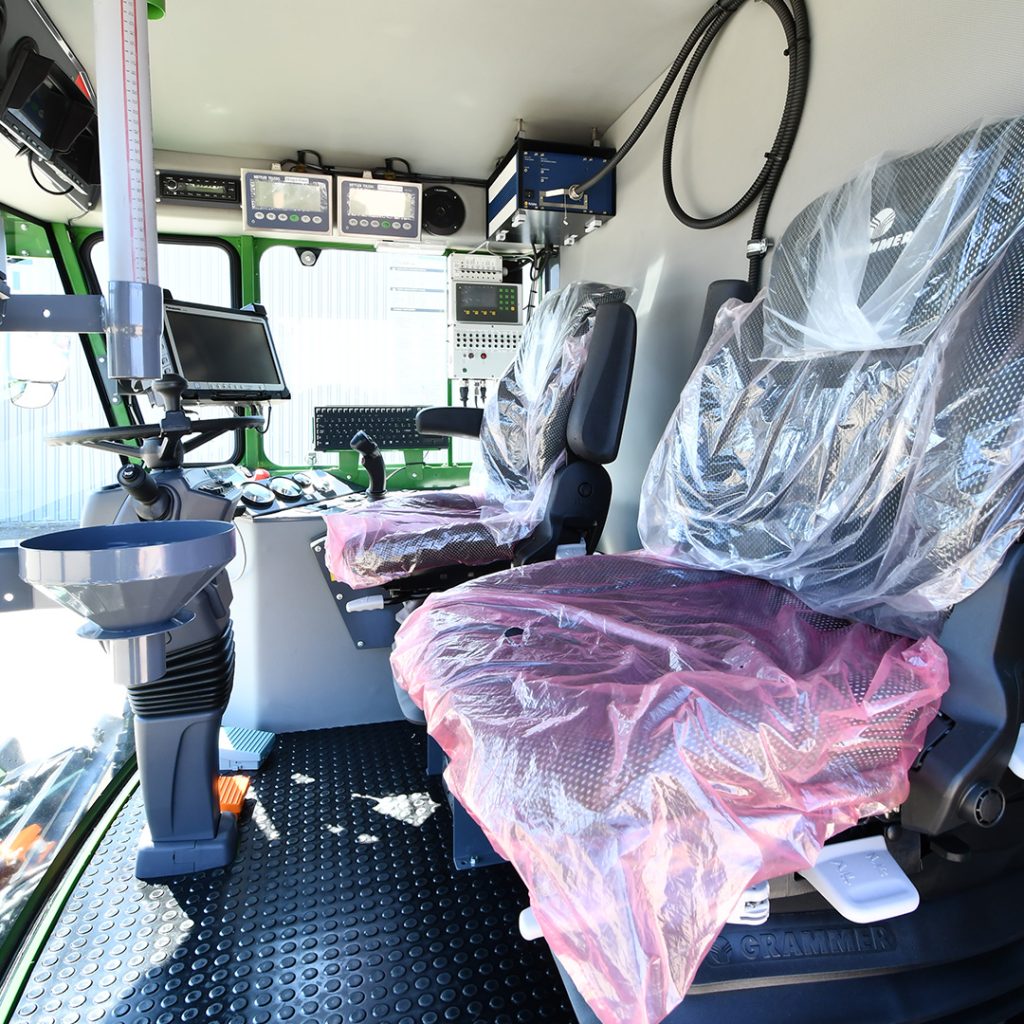

Die Kabine des HALDRUP CTS-95 bietet eine großzügige und ergonomische Arbeitsumgebung für Fahrer und Probennehmer. Die übersichtliche Anordnung der Bedienelemente unterstützt eine intuitive Bedienung der Maschine während der Parzellenernte.
Eine gute Rundumsicht erleichtert die präzise Führung der Maschine in Versuchsparzellen und trägt zu einem stabilen Arbeitsablauf bei.
Die Kabine ist mit einer Klimaanlage ausgestattet, wodurch auch bei hohen Außentemperaturen angenehme Arbeitsbedingungen während der Versuchsernte gewährleistet werden.

Datenerfassung im Feldversuch

Der HALDRUP CTS-95 kann mit verschiedenen Systemen zur Versuchsdaten¬erfassung ausgestattet werden. Dazu gehören Wiegesysteme zur Ertragsbestimmung sowie Feuchtemesssysteme zur Analyse des Ernteguts.

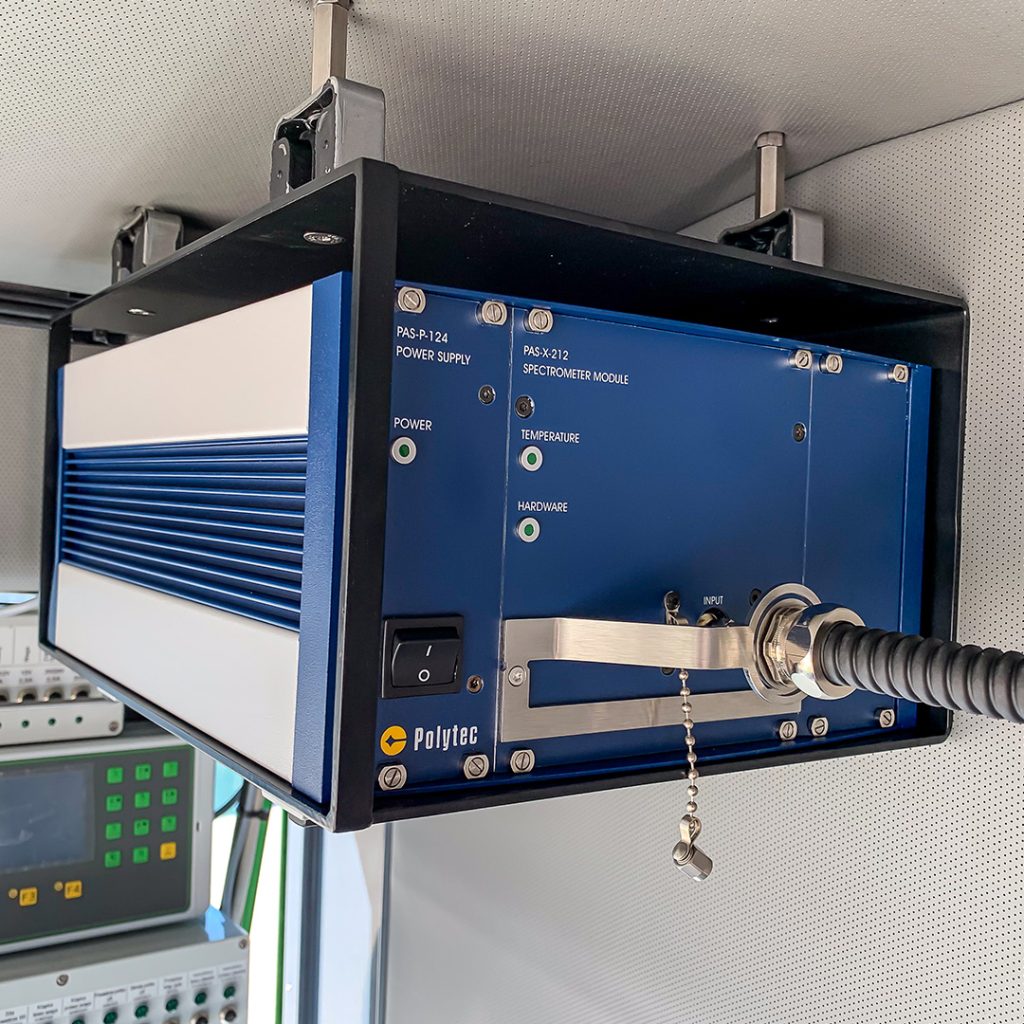

Optional können auch NIRS-Analysegeräte integriert werden, um zusätzliche Qualitätsparameter direkt während der Parzellenernte zu erfassen.
Die erfassten Daten können exportiert und in Versuchsauswertungssysteme integriert werden.

HALDRUP AMC – Assisted Machine Control

Der HALDRUP CTS-95 ist mit dem AMC-System (Assisted Machine Control) ausgestattet. Dieses Assistenzsystem ermöglicht die zentrale Steuerung wichtiger Maschinenfunktionen über ein intuitives Bedieninterface.
Maschinenparameter können für unterschiedliche Kulturen gespeichert und reproduzierbar angewendet werden. Dadurch wird die Bedienung erleichtert und eine konsistente Einstellung der Maschine zwischen verschiedenen Versuchen unterstützt.

Technische Daten

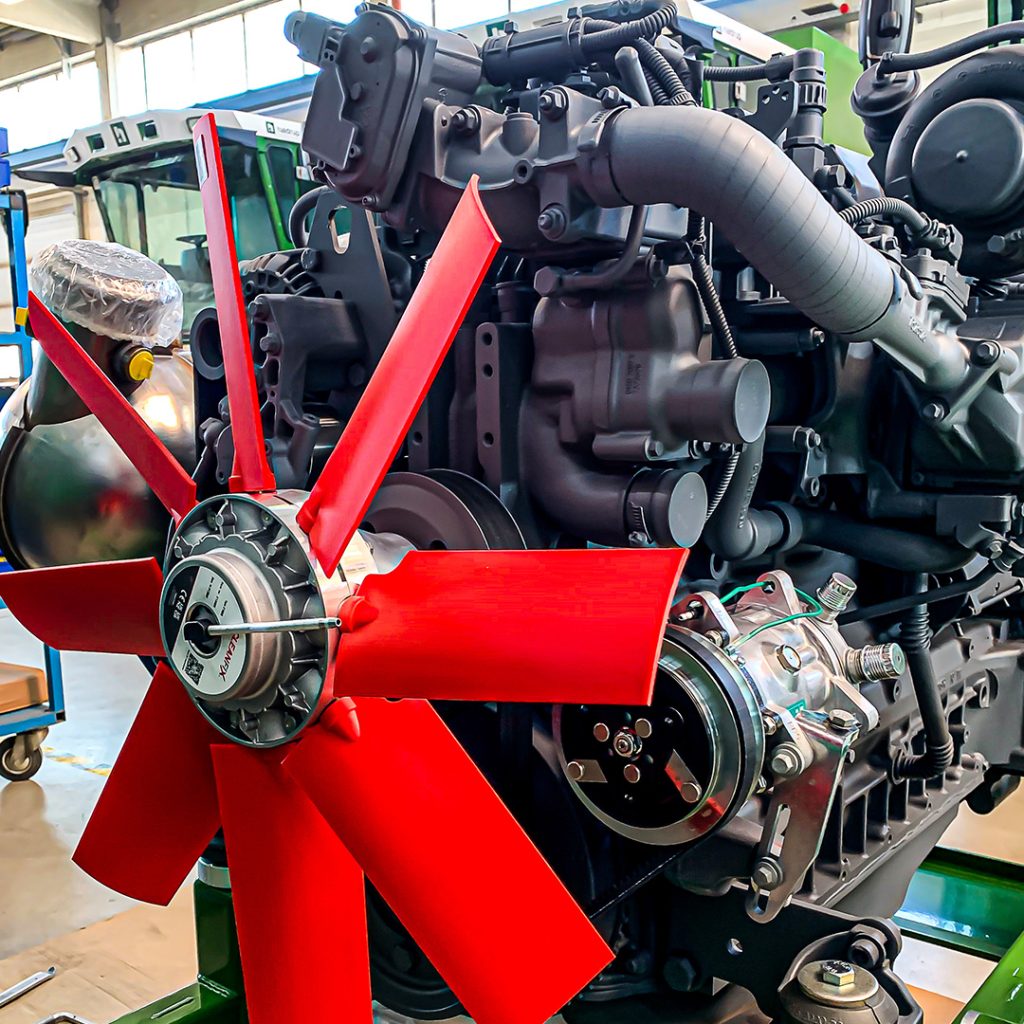

Motor	Deutz Typ TCD 6,1 L6 Turbo Dieselmotor, 6,0 l, 6 Zylinder Turbomotor, 220 PS, 160 kW, 810 Nm bei 1.600 U/min
Kraftstofftank	465 l
Fahrantrieb	Hydrostatischer Antrieb mit 2 Fahrstufen, 0 – 20 km/h; Allrad-Antrieb optional
Lenkung	Hydraulisch; in Höhe und Neigung verstellbares Lenkrad
Reifen (Antrieb)	16.5/85-28, 340/65 R 18 oder 600/60 R 28
Reifen (Lenkung)	15.0/55-17; 19.0/45-17
Spurweite	2,13 m
Dreschtrommel	Durchmesser: 2 x 450 mm; Breite: 2 x 640 mm; 6 Schlagleisten
Dreschtrommeldrehzahl	350 – 1.800 U/min
Dreschkorb	Umschlingungswinkel: 90 °
Hordenschüttler	2 x 3 Hordenschüttler mit 3 Fallstufen; Fläche 2 x 1,3 m²
Obersieb	2 Lamellensiebe, verstellbar; 22 mm – 2 x 0,72 m²
Untersieb	2 Lamellensiebe, verstellbar; 15 mm – 2 x 0,72 m²
Gesamtsiebfläche	2 x 1,44 m²
Untergebläse	350 – 1.100 U/min

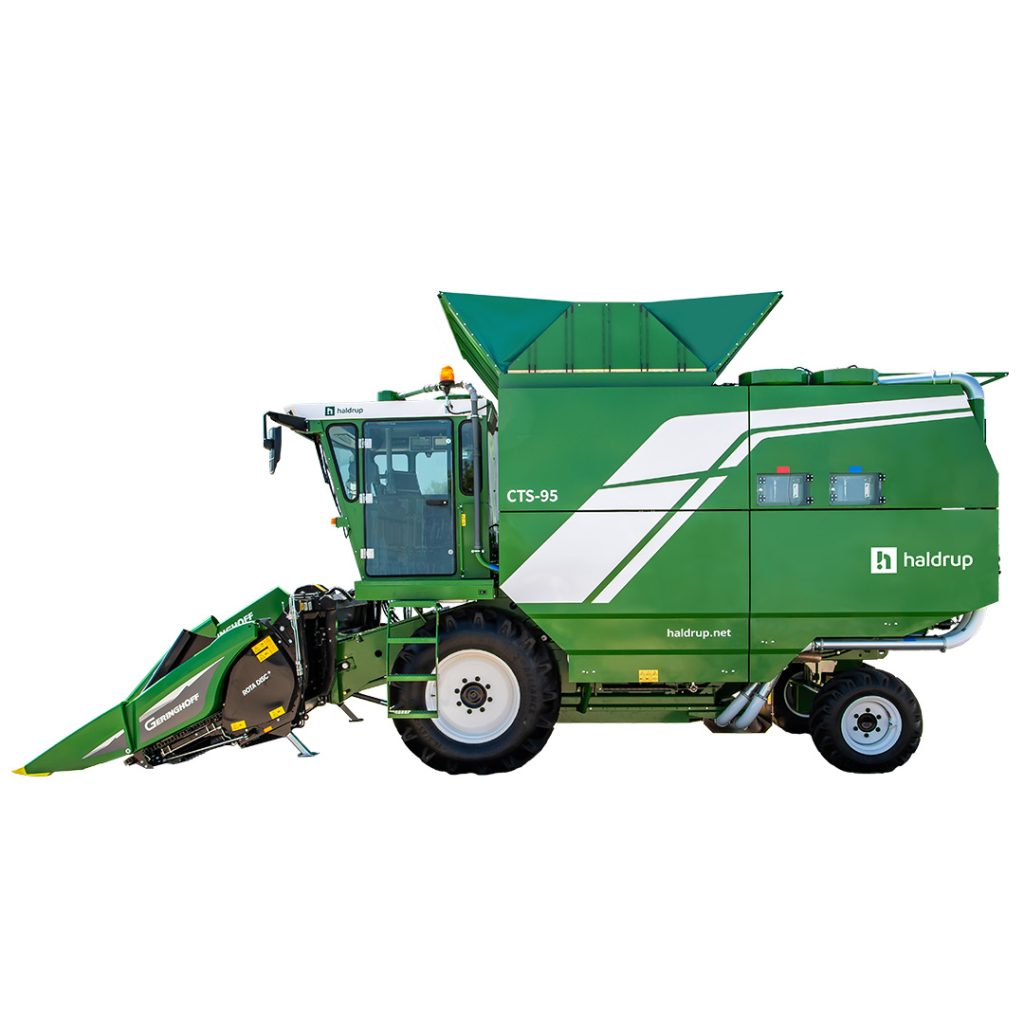

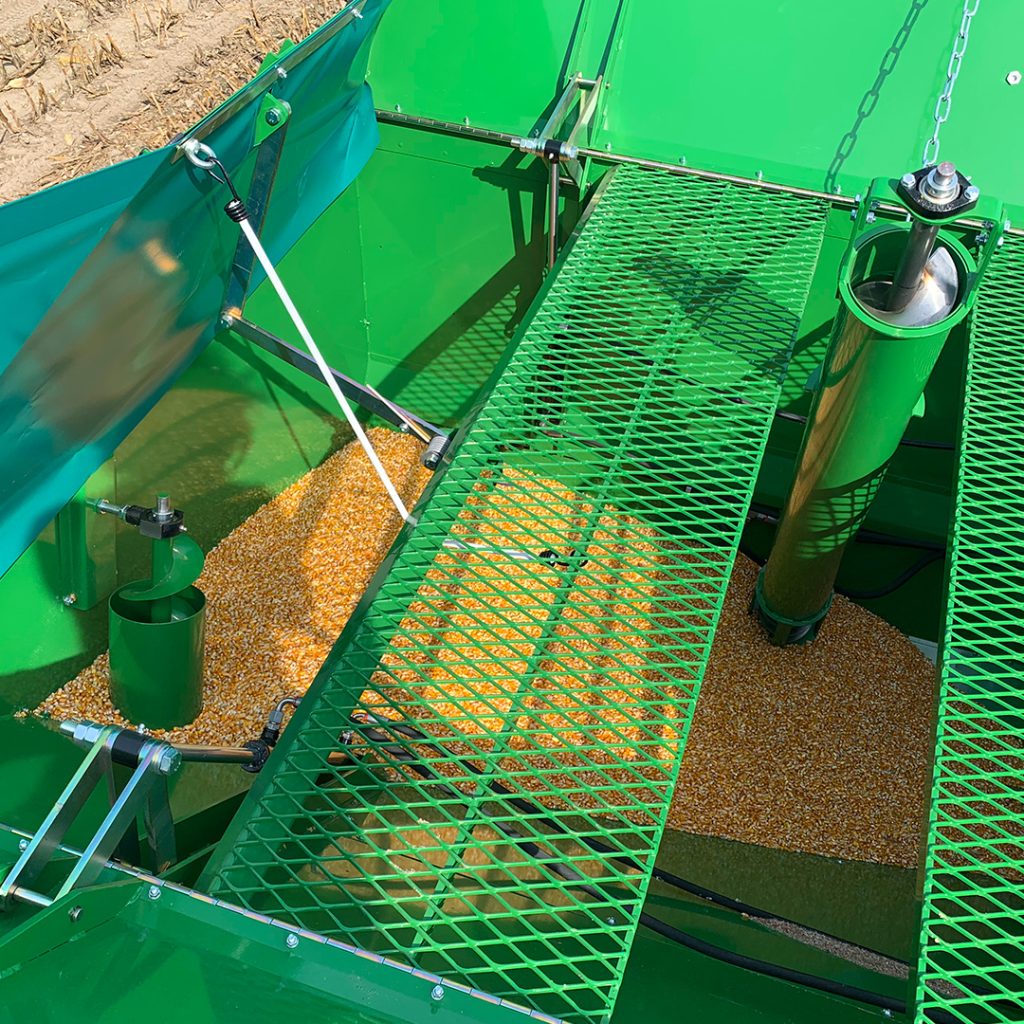

Korntank	7000 l (aufgeklappt)

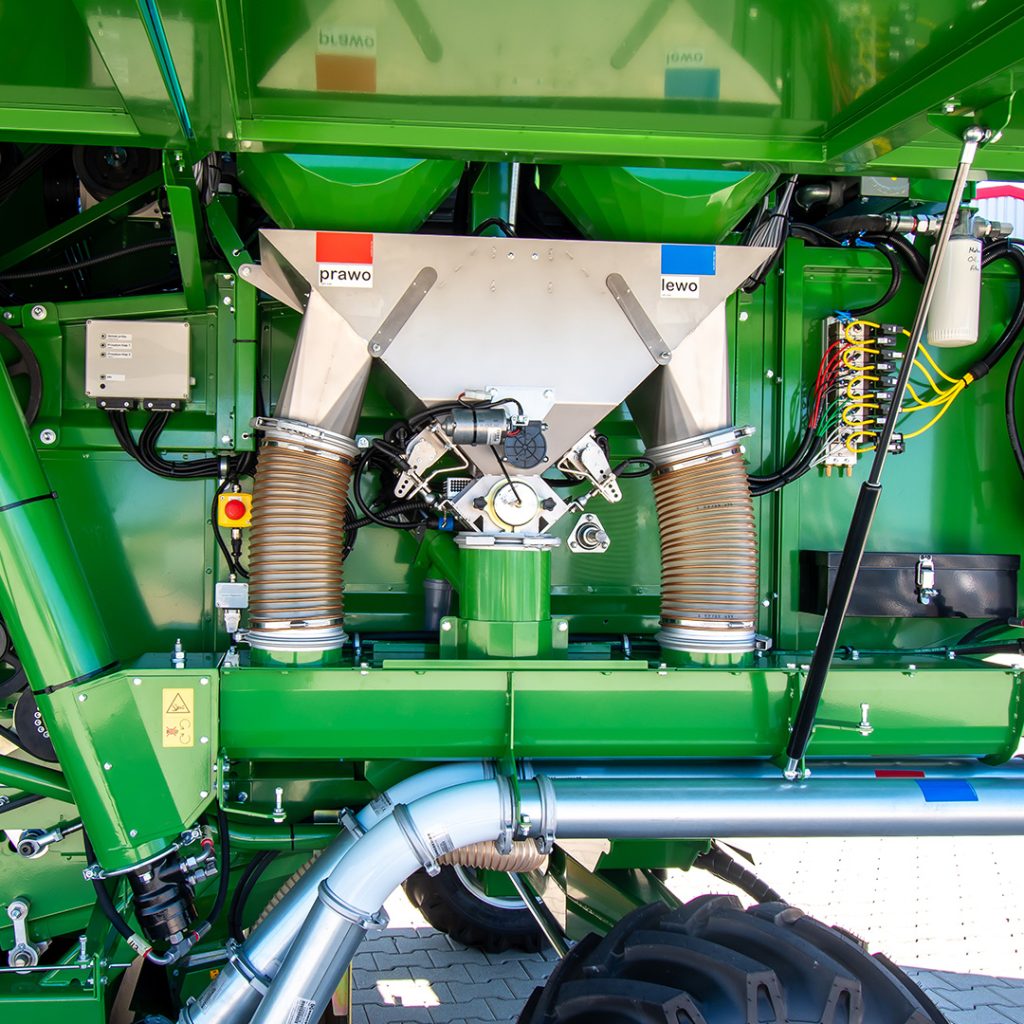

Wiegesystem	2 Vorbehälter, 2 Wiegebehälter (Volumen je 45 l) 3 Biegewiegezellen, 10 g Teilung
Schneidwerk	Breite: 2 x 1,25 m – 2 x 1,50 m – 2 x 1,75 m

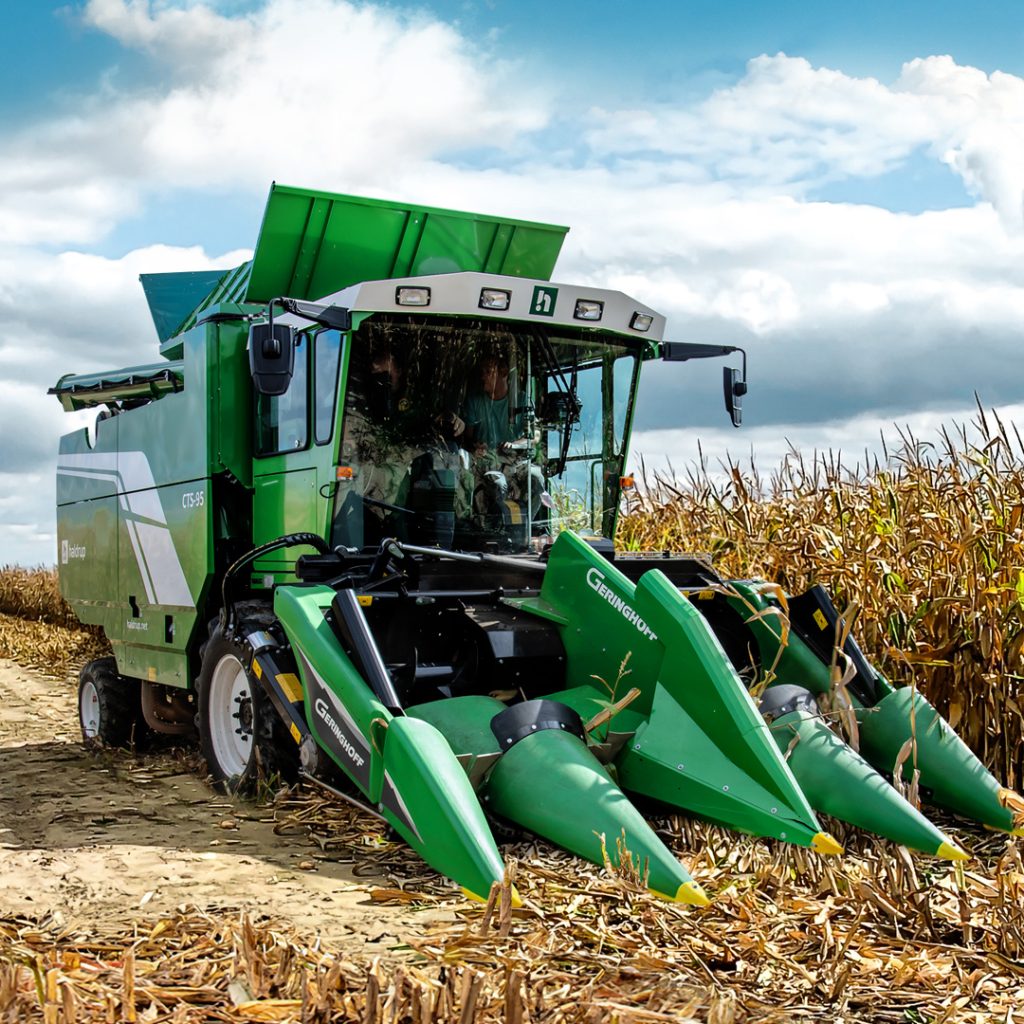

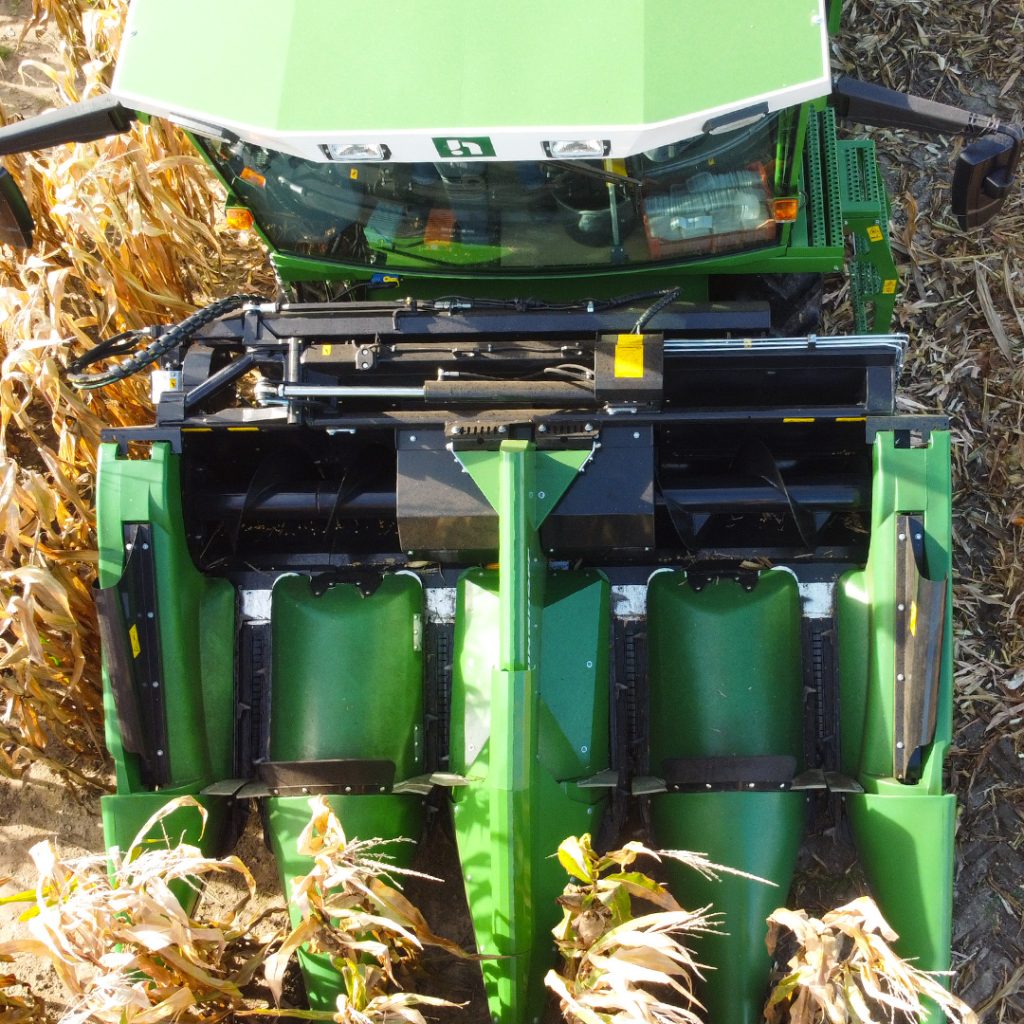

Maispflücker	Geringhoff RotaDisc 2 x 2 Reihen, hydraulisch klappbar
Zubehör	HALDRUP HarvestManager, Harvest Master, NIRS, Hektoliterbox, Feuchtemessung, Kameraüberwachungssystem, Sonnenblumenpflücker, Maispflücker
Dimensionen: L x B x H	7,50 x 2,55 x 3,20 m
Gewicht	7.100 kg ohne Schneidwerk 8.600 kg mit Getreideschneidwerk 9.000 kg mit Maispflücker
